Диагностический сканер OBD2 v.1.5, двойной Чип PIK18F25K80 Elm327, автосканер

4.74

(303 оценок)

Более 3000 заказов

Вид:

С двойным чипом (PIC18F25K80)

Автосканер диагностический для считывания ошибок elm327 obd

Версия с полным функционалом на двойном чипе PIK18F25K80
Активация скрытых функций и кодирование - есть.
Подходит для 99% легковых автомобилей, начиная с 1996 г.в.
Совместим с Android и Windows устройствами .
Не работает с iOS.
Для получения подборки приложений и подробной инструкции напишите нам после получения сканера
Можно считывать данные во время движения
Функция удаления ошибок
Окупает себя за первую процедуру диагностики и избавляет от необходиомсти ездить на СТО к диагносту

Описание

Ответы на часто задаваемые вопросы по данному сканеру:

Сканер точно версии 1.5
Сканер полностью соответствует фотографиям, названию и имеет 2 платы (двойной чип)
Для ознакомления с инструкцией по подключению перейдите в раздел "Инструкция"
Сканер поддерживает кодирование и активацию скрытых функций

Для каких авто подойдет?

Европейские авто с 2002 г.в. (некоторые модели с 2000 г.в.)
Американские с 1996 г.в.
Азиатские с 2002 г.в.
Все отечественные авто ≈ с 2006 г.в
Большинство отечественных авто с 2002 г.в. (зависит от модели ЭБУ)
Поддерживаются автомобили завода Ваз с электронным впрыском топлива, поддерживающие стандарт Евро-3 и выше. С автомобилями Ваз первой половины 2000-х годов в некоторых случаях могут быть проблемы с совместимостью.

Для чего нужен сканер?

Имея свой диагностический сканер, вы можете оперативно распознать возникшие неисправности вашего автомобиля. При этом вам не нужно будет каждый раз посещать автосервис и тратить деньги на услуги диагноста. Затраты на сканер окупятся уже с первой диагностики.

Кроме того, если на вашем авто есть "секретные функции", которые можно активировать, это будет приятный бонус и вы сможете придать немного индивидуальности и удобство в эксплуатации автомобиля.

В чем особенность данного сканера?

Версия V1,5 с полным функционалом и полноценным двойным чипом PIС18F25K80
Поддерживает не только функция чтения ошибок, но и их удаление, активацию скрытых функций.
Одна из наиболее успешных моделей среди бюджетных (не профессиональных) сканеров.

Что умеет данный сканер?

Отображает в реальном времени текущие параметры автомобиля
Читает и стирает коды неисправностей
Измеряет расход топлив, обороты двигателя, время разгона и др.
Показывает вин-номер
может активировать скрытые функции автомобиля (у разных марок могут быть разные возможности и наборы этих функций, поэтому рекомендуем изучить информацию по опыту других владельцев марки на клубных форумах)
Умеет работать с устройствами на базе Android, Windows

На что необходимо обратить внимание?

Доля случаев неисправности у данной модели сканера по нашей статистике составляет всего лишь 0,57%. Поэтому, если у вас что-то не получается, просим вас не делать поспешных выводов и обратиться к нам за помощью.
на некоторых автомобилях возможны сложности с подключением в связи с несовместимости протоколов программ и эбу. Если у вас возникли какие-либо сложности, напишите нам в сообщениях, поможем.
Если вам не удалось прочитать ЭБУ с помощью какой-либо программы, рекомендуем вам попробовать другую. Успешная работа программы с ЭБУ связана с совместимостью протоколов работы, поэтому, необходимо подобрать оптимальный вариант для вашего авто.
Не подходит для работы с устройствами Apple. (Устройства для ios здесь)
Не подходит для работы с грузовыми автомобилями с бортовой сетью 24 вольт
Bluetooth версии 2.4
Может не работать на некоторых марках итальянского производства (рекомендуем изучить информацию по вашей модели на клубных форумах)
Может не работать с Mitsubishi Lancer 9 2.0L
код для синхронизации bluetooth: 1234 или 0000
Может не работать с программой Forscan. Для Ford и Mazda рекомендуем Car scanner, Torque
в редких случаях при попытке кодирования (активации скрытых функций) программа Car scanner выдает ошибку, в которой говорится о том, что данный сканер не поддерживает кодирование. Это не так. Если вы столкнулись с такой проблемой, для кодирования попробуйте использовать аналогичные программы. Например, Carista, для Ваз - Opendiag и LVconfig

Какое по подойдет?

Рекомендуем использовать следующие универсальные программы: OBD Car Doctor, Сarista, Car Scanner, Auto Doctor, OpenDiag mobile, Мини OBD, Torque, DashCommand, а так же их аналоги.

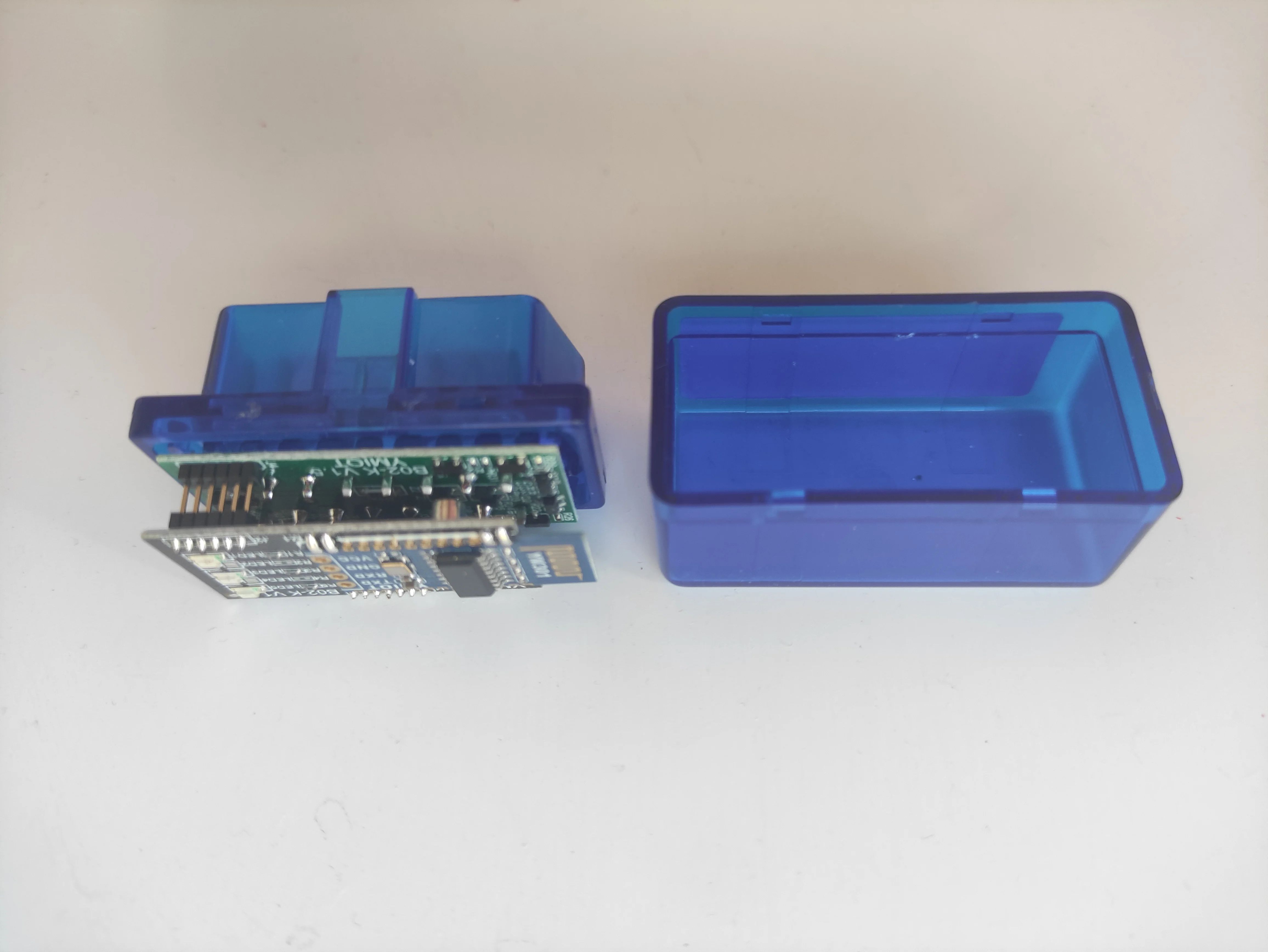

Ниже фото данного сканера с разобранным корпусом, а так же скриншот проверки версии сканера с помощью приложения ELM327 Identifier.

Поддерживаемые протоколы:

1 SAE J1850 PWM (41,6 Kbaud)

2 SAE J1850 VPW (10,4 Kbaud)

3. ISO9141-2 (5 baudios, 10,4 Kbaud)

4. ISO14230-4 KWP (5 baudios, 10,4 Kbaud)

5. ISO14230-4 KWP (entrada rápida, 10,4 Kbaud)

6 ISO15765-4 puede (11bit ID 500 Kbaud)

7 ISO15765-4 puede (29bit ID 500 Kbaud)

8 ISO15765-4 puede (11bit ID 250 Kbaud)

9 ISO15765-4 puede (29bit ID 250 Kbaud)

Un SAE J1939 puede (29bit ID 250 * Kbaud)

B. USER1 lata (ID de 11 bits, 125 * Kbaud)

C USER2 CAN (ID de 11 bits, 50 * kbaud)

Сертификация

Товар не подлежит обязательной сертификации.

Состав

Сканер, упаковка - антистатический пакет.

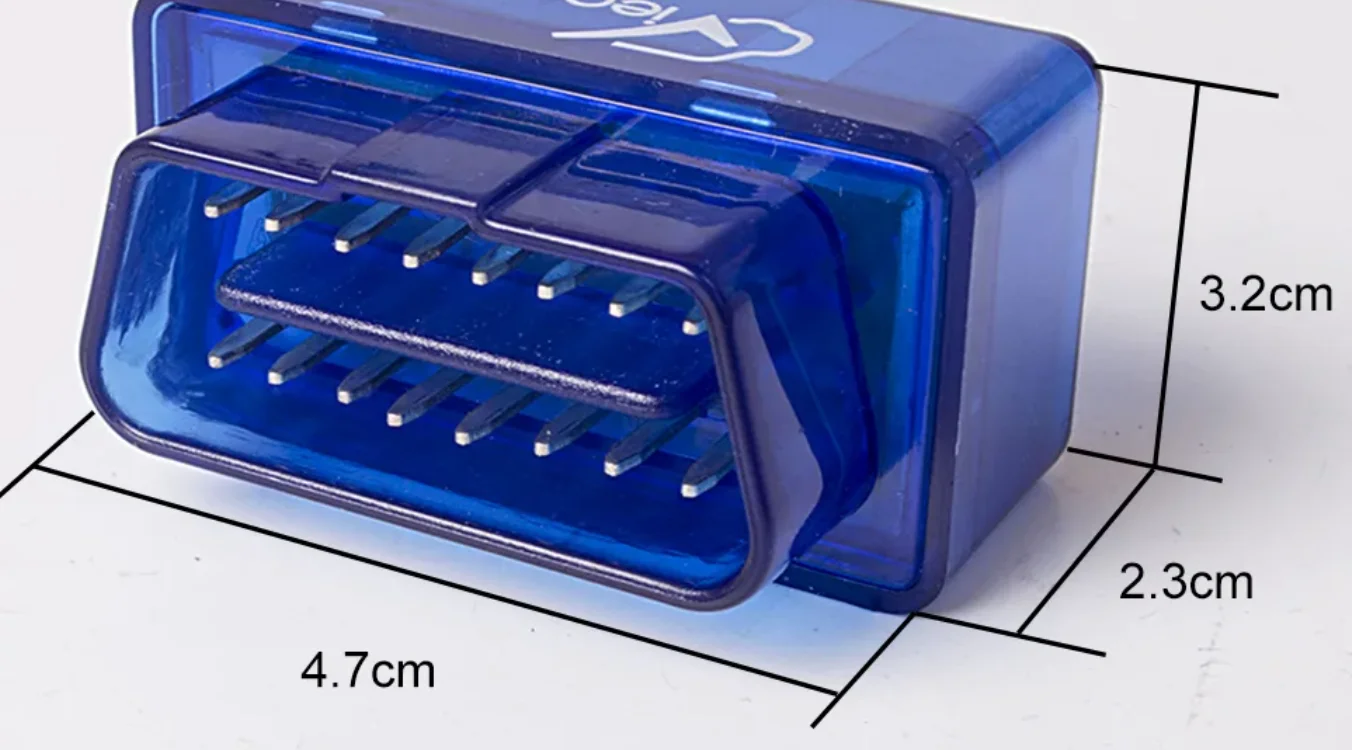

Размеры

Инструкция

Некоторые важные моменты:

Сканер работает по Bluetooth, соответсвенно, подключение необходимо делать именно по сети Bluetooth.
Сканер поддерживает функцию кодирования и активацию скрытых функций. Однако, вам необходимо узнать, поддерживает ли ваш автомобиль эти функции. Данные операции возможны не во всех авто.
К сожалению, мы не знаем всех тонкостей касаемо работы со скрытыми функциями по всем маркам и моделям автомобилей, так как в каждый случай индивидуален, поэтому рекомендуем вам изучить информацию на клубных форумах или видео-ресурсах. Информация, как правило, легко находится по поисковому запросу в формате: Марка модель автомобиля + активация скрытых функций/кодирование
в редких случаях при попытке кодирования программа Car scanner выдает ошибку, в которой говорится о том, что данный сканер не поддерживает кодирование. Это не так. Если вы столкнулись с такой проблемой, для кодирования попробуйте использовать аналогичные программы. Например, Carista, для Ваз - Opendiag и LVconfig

Рекомендуемые нами приложения: Car scanner, Torque, OBD Car Doctor, Carista. Для отечественных автомобилей рекомендуем Opendiag и Car scanner.

Для подключения необходимо:

Рассмотрим на примере приложения Car scanner (для остальных приложений принцип подключения такой же)

Скачайте приложение Car scanner
Вставьте сканер в разъем, убедитесь, что на нем загорелась красная лампочка.
Заведите двигатель
В настройках телефона зайдите в устройства Bluetooth, найдите сканер, он будет под названием OBDII
Произведите сопряжение с устройством, применив код 1234 или в редких случаях 0000 и 6789
Перейдите в приложение, в раздел "Настройки", далее пункт "Адаптер ELM327"
Выберите тип подключения Bluetooth (не Bluetooth 4.0+)
В этом же разделе зайдите в пункт "Имя устройства" и выберите сканер под названием OBDII среди других Bluetooth устройств (важный момент: если вы ранее с этого смартфона пользовались другим сканером, то лучше предварительно удалить этот сканер из списка устройств в настройках Bluetooth. В противном случае вы можете запутаться)
Затем вернитесь на главную страницу приложения и пробуйте подключиться. Автомобиль должен подключиться.

Если у вас не получилось подключиться к ЭБУ по универсальному протоколу OBDII (автоматический подбор типа ЭБУ), необходимо попробовать задать тип эбу вручную. Это можно сделать в настройках в разделе "Профиль подключения". Выбираем марку автомобиля, например, Ваз, далее выбираем тип ЭБУ, если он вам известен. Если вы не знаете тип вашего ЭБУ, то придется перебирать наиболее подходящие по названию.

Если у вас не получилось подключиться к ЭБУ с одним приложением, попробуйте сделать это с другим. Как правило, это помогает, так как разные приложения могут работать по разным протоколам.

Так же, при возникновении затруднений, мы вам рекомендуем попробовать искать информацию по опыту других пользователей в поисковых системах по запросу в формате: "марка вашего автомобиля+год выпуск+elm327" (как правило, на клубных форумах очень много полезной информации), либо написать нам в сообщениях.

Связаться с нами просто. Для этого нажмите кнопку "Задать вопрос продавцу", наш ответ не заставит долго себя ждать :)
