Предотвращает схватывание деталей, способствует повышению плавности работы узлов трения и облегчению приработки
Описание

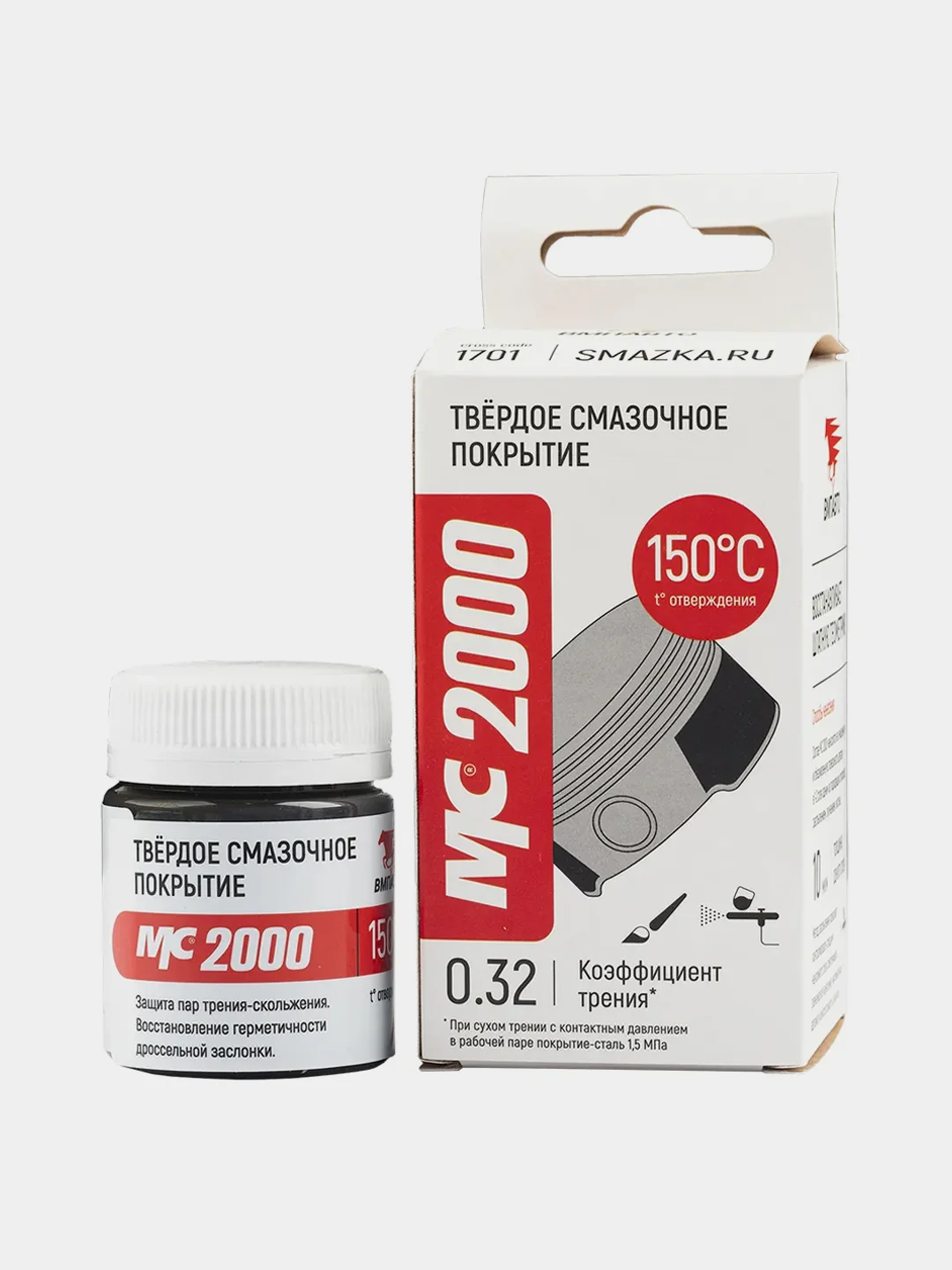

Твердое смазочное покрытие МС 2000 представляет собой суспензию дисульфида молибдена в полимерной основе. Предотвращает схватывание деталей, способствует повышению плавности работы узлов трения и облегчению приработки. Эффективно защищает от коррозии, улучшает работоспособность в запыленной и влажной среде, обладает работоспособностью в вакууме и высокой адгезией. Рабочий температурный диапазон: от -50 до +200 градусов. Состав наносится при комнатной температуре одним из следующих методов: распыление, окунание, с помощью трафарета или кисти. Поверхности должны быть покрыты равномерно, насколько это возможно.
МС-2000 подойдёт для герметизации металлической дроссельной заслонки в качестве молибденового покрытия.
Инструкция
(!) Не применять для пластиковых деталей из-за низкой температуры плавления пластика.
Подготовка поверхности:
Тщательно очистите и обезжирьте покрываемые поверхности растворителем 646 или нефрасом С2-80/120. После подготовки поверхности не допускается попадание на детали воды, масла и др. загрязнений. Разрыв между операцией подготовки и нанесением состава МС2000 не должен превышать 60 мин. Не разрешается касаться обезжиренных поверхностей деталей незащищенными руками.
Нанесение:

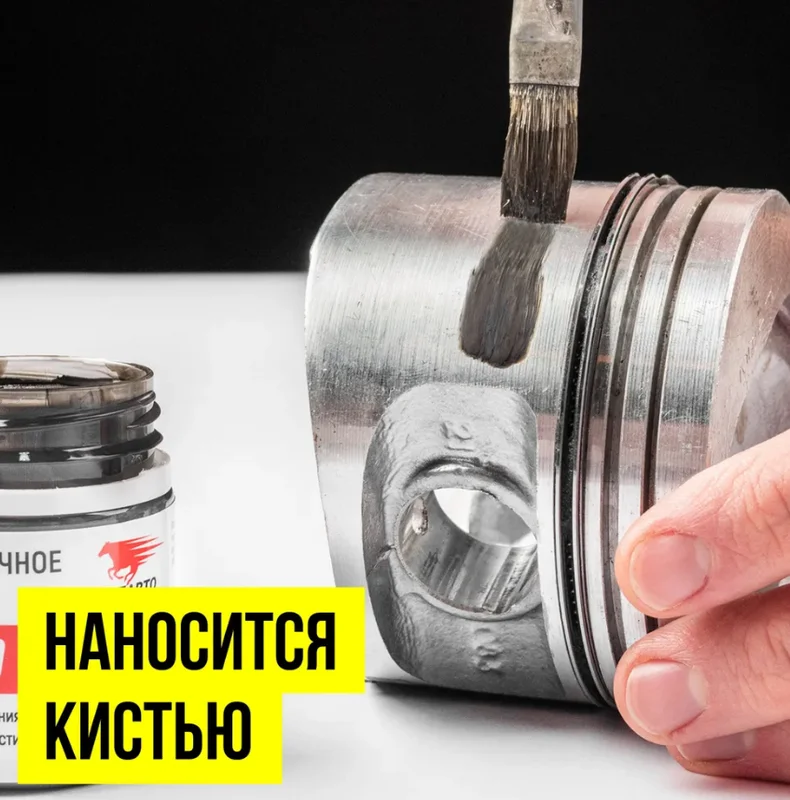

Нанесение состава МС2000 производится в 1÷2 слоя. Рекомендуемая толщина отвержденного состава от 7 до 15 мкм. Второй слой наносится после подсушивания предыдущего на воздухе при комнатной температуре до появления матовости (30-60 минут) Тщательно перемешайте состав МС 2000 перед применением чистой палочкой или мешалкой не менее 10 минут. По окончании перемешивания состав должен представлять собой равномерно окрашенную в черный цвет жидкость, при этом на дне и на стенках флакона не должно оставаться осадка. При необходимости возможно разбавление МС 2000 растворителем 646 или техническим изопропиловым спиртом. Нанесите состав при комнатной температуре одним из следующих методов: распыление, окунание, с помощью трафарета или кисти. Поверхности должны быть покрыты равномерно, насколько это возможно.
Способы нанесения:
Отверждение. Детали с нанесенным покрытием просушивают на воздухе в течение 60 мин., затем нагревают в сушильном шкафу или печи до плюс (150±10)°C со скоростью (1-3)°C в минуту, после чего выдерживают при этой температуре в течение 1,5 -2,0 часов. Охлаждение до 70°C проводят в печи, затем – на воздухе при комнатной температуре.

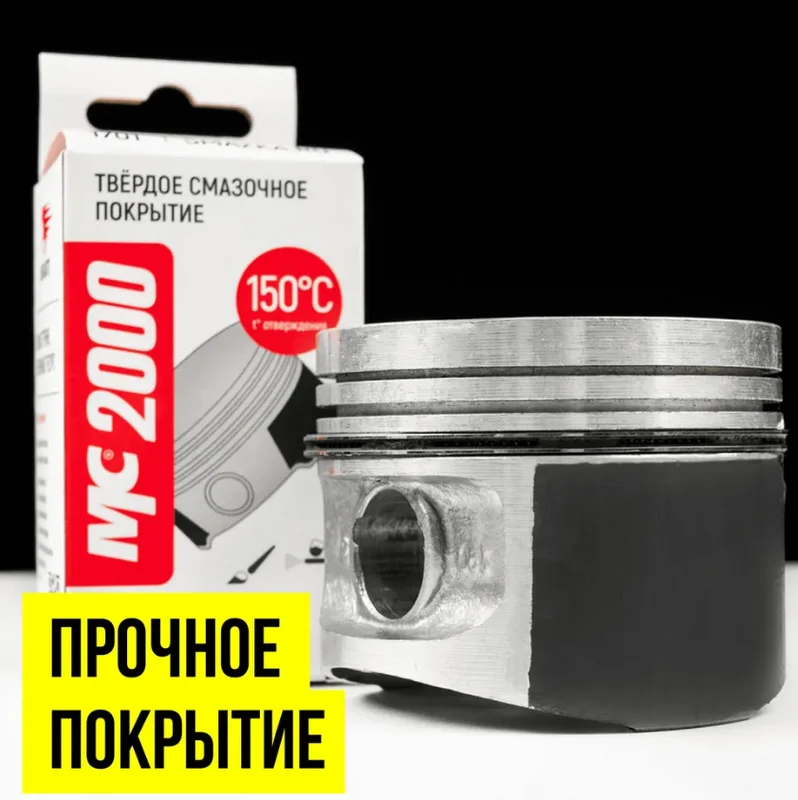

Контроль качества.При визуальном контроле покрытие должно быть матовым, сплошным и черным. Не допускаются пузыри, отслоения, наличие посторонних включений, кратеры, глянцевость, механические повреждения. Степень отверждения покрытия контролируется пробой на смываемость, которая заключается в следующем. Ватным тампоном, смоченным растворителем 646, протереть вручную с незначительным усилием одно и то же место горячего покрытия 10-15 раз. При удовлетворительной степени отверждения не происходит смывания покрытия, но цвет ватного тампона может стать серым.
