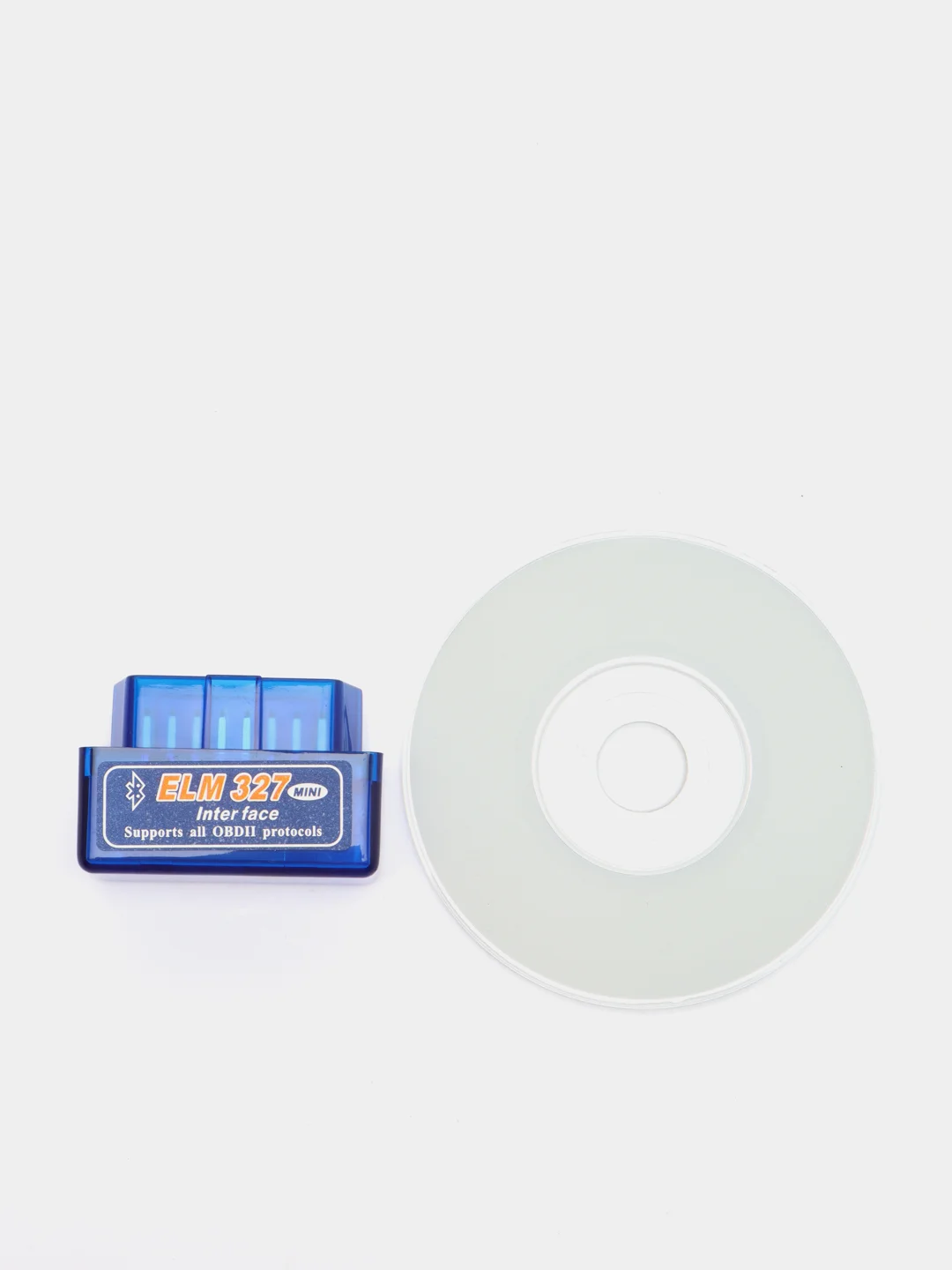

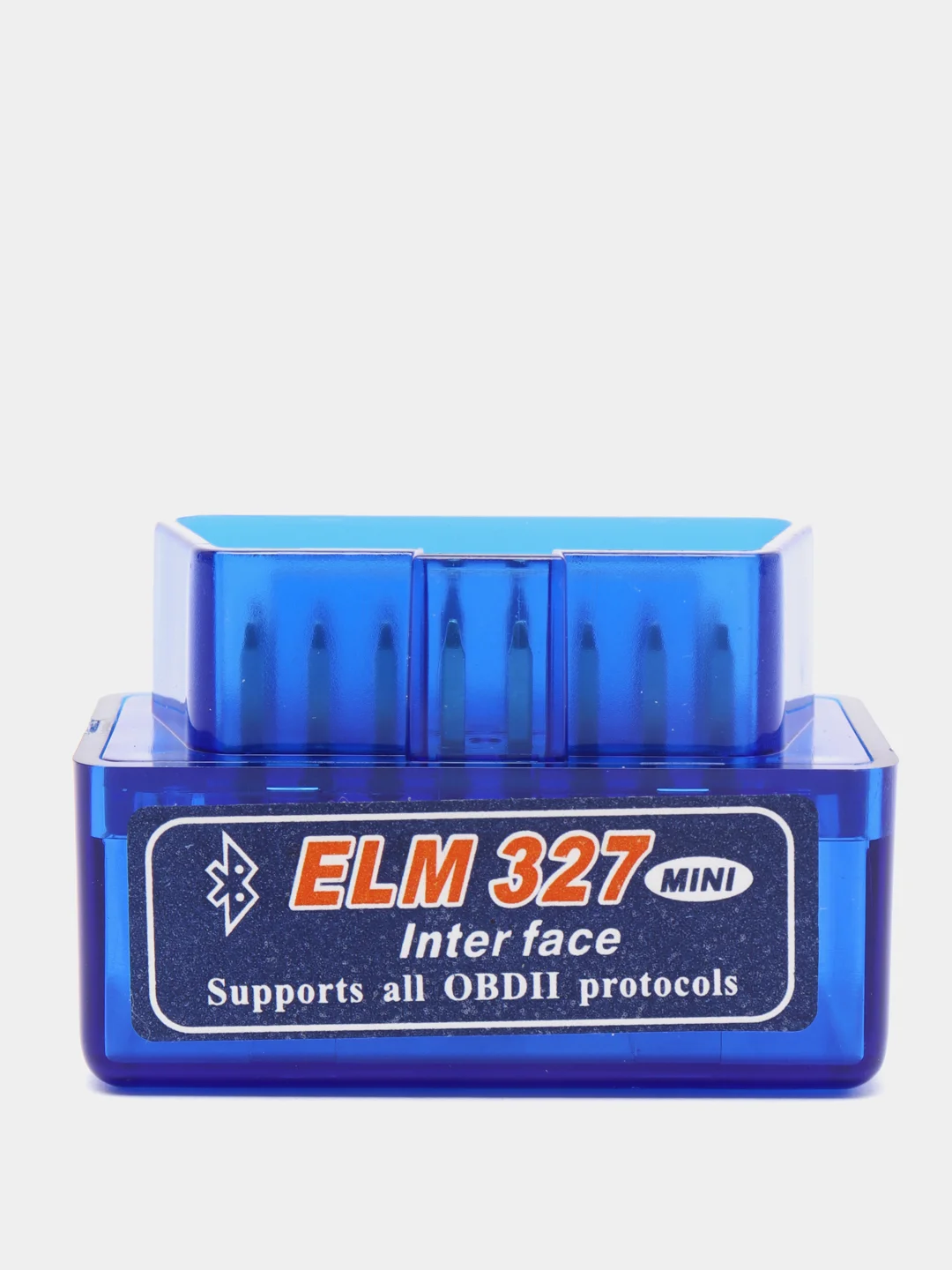

Описание
Что может Elm327
Чтение и расшифровка кодов неисправностей
Удаление ошибок из памяти блока управления автомобиля(ЭБУ) с целью погасить лампу Check Engine
Чтение параметров работы ДВС в реальном времени
Все адаптеры работают с:
бензиновыми автомобилями, произведенными для американского рынка, начиная с 1996 года,
бензиновыми автомобилями, произведенными для европейского рынка, начиная с 2001 года,
дизельными автомобилями, начиная с 2004 года производства.

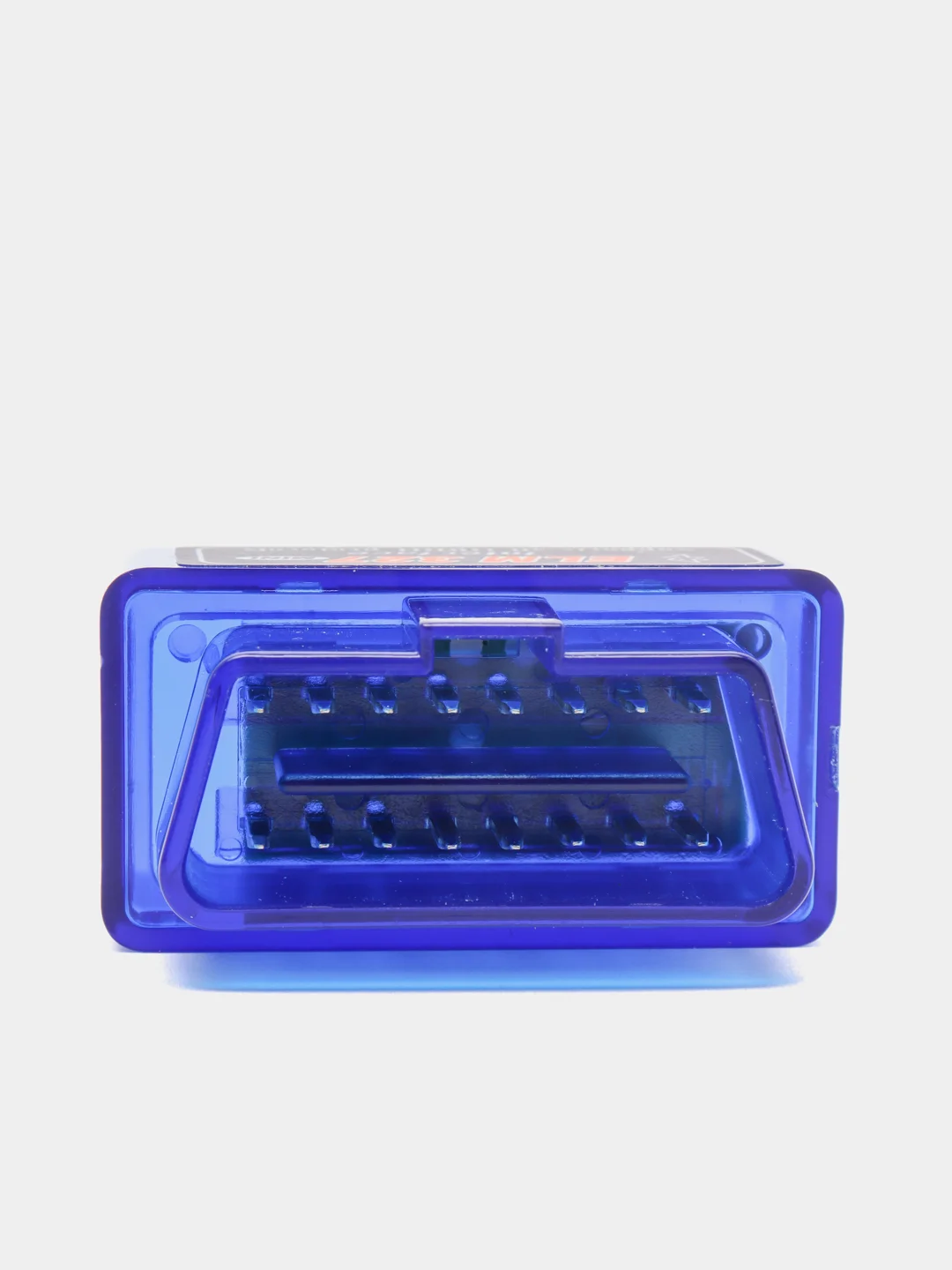

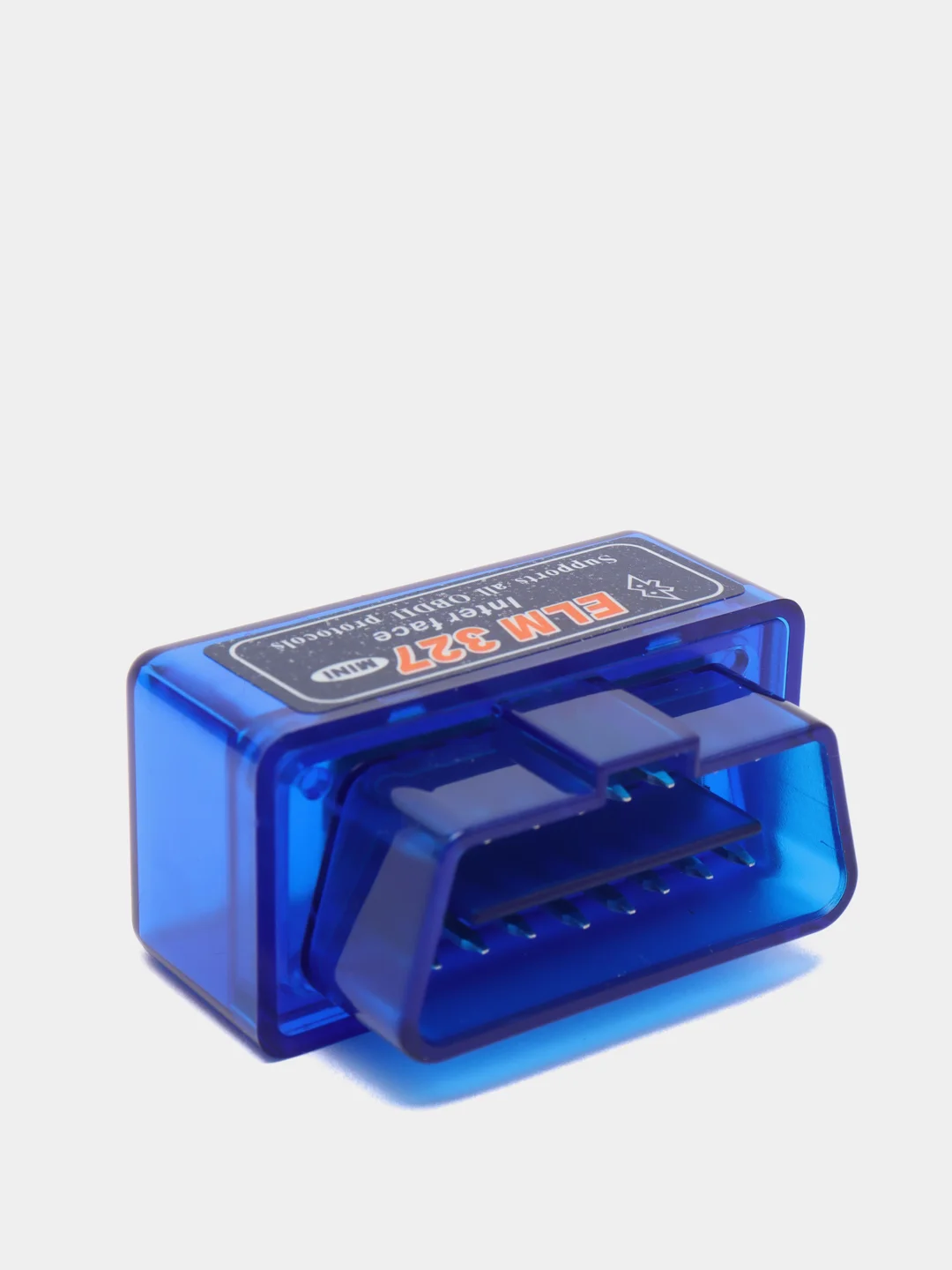

Автомобили из перечисленных категорий точно имеют 16-контакный диагностический разъем со стандартом передачи данных ODB2, с которым и работают наши адаптеры Elm327. Такой разъем для нового автомобиля - это тоже самое, что и размер 210х297мм для листа бумаги формата А4.
Если Ваш автомобиль моложе 12-ти лет, то совместимость на этом подтверждена.
Адаптеры elm327 работают по следующим диагностическим протоколам:
ISO 15765 CAN. В рамках OBDII для elm 327 использует 2 контакта: 6 и 14. Это самый современный протокол передачи данных. Как правило, автомобили моложе 2008 года выпуска диагностируется по нему.
SAE J1850 PWM (Pulse Width Modulation — модуляция ширины импульса) Высокоскоростной протокол, обеспечивает скорость обмена данными до 41,6 Кбайт/с. Он используется в марках Ford, Jaguar и Mazda. По протоколу PWM сигналы передаются по двум проводам, подсоединенным к контактам 2 и 10 диагностического разъема elm327.
SAE J1850 VPW (Variable Pulse Width — переменная ширина импульса). Протокол VPW ппозволяет передавать данные со скоростью до 10,4 Кбайт/с и применяется в автомобилях марок General Motors (GM) и Chrysler. Протокол VPW предусматривает передачу данных по одному проводу, подсоединенному к контакту 2 диагностического разъема.
ISO 9141-2 разработан ISO (Международная организация по стандартизации) и применяется в большинстве европейских и азиатских автомобилей, а также в некоторых автомобилях Chrysler. Используется контакт 7 (К-линия) и опционально контакт 15 (L-линия).
ISO 14230 KWP2000 (Keyword Protocol 2000) практически идентичен ISO 9141. Также использует контакт 7 (К-линия) и опционально 15 (L-линия).
Чем отличается elm327 v1.5 от elm327 v2.1?
Помимо стандартных OBD-2 протоколов адаптеры версии 1.5 могут работать по заводским диагностическим протоколам при использовании специализированного ПО, что позволяет диагностировать не только двигатель, но и другие электронные блоки управления(АКПП,ABS,SRS,ESP и т.д.- в зависимости от возможностей программы), а так же подключаться к ЭБУ автомобилей до 2001 г.в. и отечественным автомобилям.
Инструкция по подключению ELM327 Bluetooth к телефону под управлением Android
Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
1. Установите любую программу Elm327 из представленных на свое устройство;
2. Подключите ELM327 Bluetooth в диагностический разъем ODB 2 Вашего авто;
3. Включите зажигание или же заведите автомобиль;
4. Зайдите в настройки вашего Android устройства;
5. Перейдите в настройки беспроводных сетей;
6. Включите Bluetooth и нажмите кнопку "Настройки Bluetooth";
7. Нажмите "Поиск устройств";
8. Выберите найденный адаптер Elm327 с названием "OBD-II";
9. Введите код сопряжения elm327: 1234
10. Если код подошел, Вы увидите надпись "Сопряжено, но не подключено". На этом настройка закончена. В очень редких случаях код сопряжения может быть 0000 или 6789;
11. Запустите ранее установленную программу;
12. После запуска программы Вы увидите, что единственный прибор на главном экране программы НЕ АКТИВЕН;
13. Нажмите "Меню" и зайдите в "Настройки". В настройках выберите пункт "OBD2 настройки адаптера";
14. Нажмите "Тип соединения";
15. Выберите "Bluetooth";
16. Нажмите "Выберите устройство Bluetooth";
17. Выберите то устройство, с которым установили сопряжение в пункте 8. На этом настройка программы завершена. Возвращайтесь на главный экран программы;
18. Пользуйтесьвсеми возможностями адаптера Elm327!
Инструкция по подключению ELM327 Bluetooth к ПК
Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
1. Подключите ELM327 Bluetooth в диагностический разъем вашего авто;
2. Включите зажигание или же заведите автомобиль;
3. Зайдите в Пуск –> Настройка -> Панель управления и выберите «Устройства Bluetooth»;
4. Нажмите кнопку «Добавить» и отметьте галочкой «Устройство установлено и готово к обнаружению»;
5. Нажмите кнопку «Далее». Через некоторое время компьютер обнаружит устройство с названием "OBDII";
6. Нажмите «Далее». Введите код доступа elm327: 1234 (иногда 0000 или 6789);
7. Нажмите «Далее». Выполняется соединение с ELM327 Bluetooth и его активация;
8. Запомните номера COM портов, хотя и не обязательно. Нажмите кнопку «Готово» и Вы увидите OBDII в перечне устройств Bluetooth;
9. Запустите программу диагностики elm327 для PC и выберите порт подключения, если выбрана «Ручная настройка». Можно оставить автоматическую, тогда программа сама найдет адаптер ODDII;
10. Закройте окно настроек, подтвердив выбор кнопкой «ОК». Нажмите кнопку «Соединить»;
11. Теперь можно приступать к работе!
