Состав

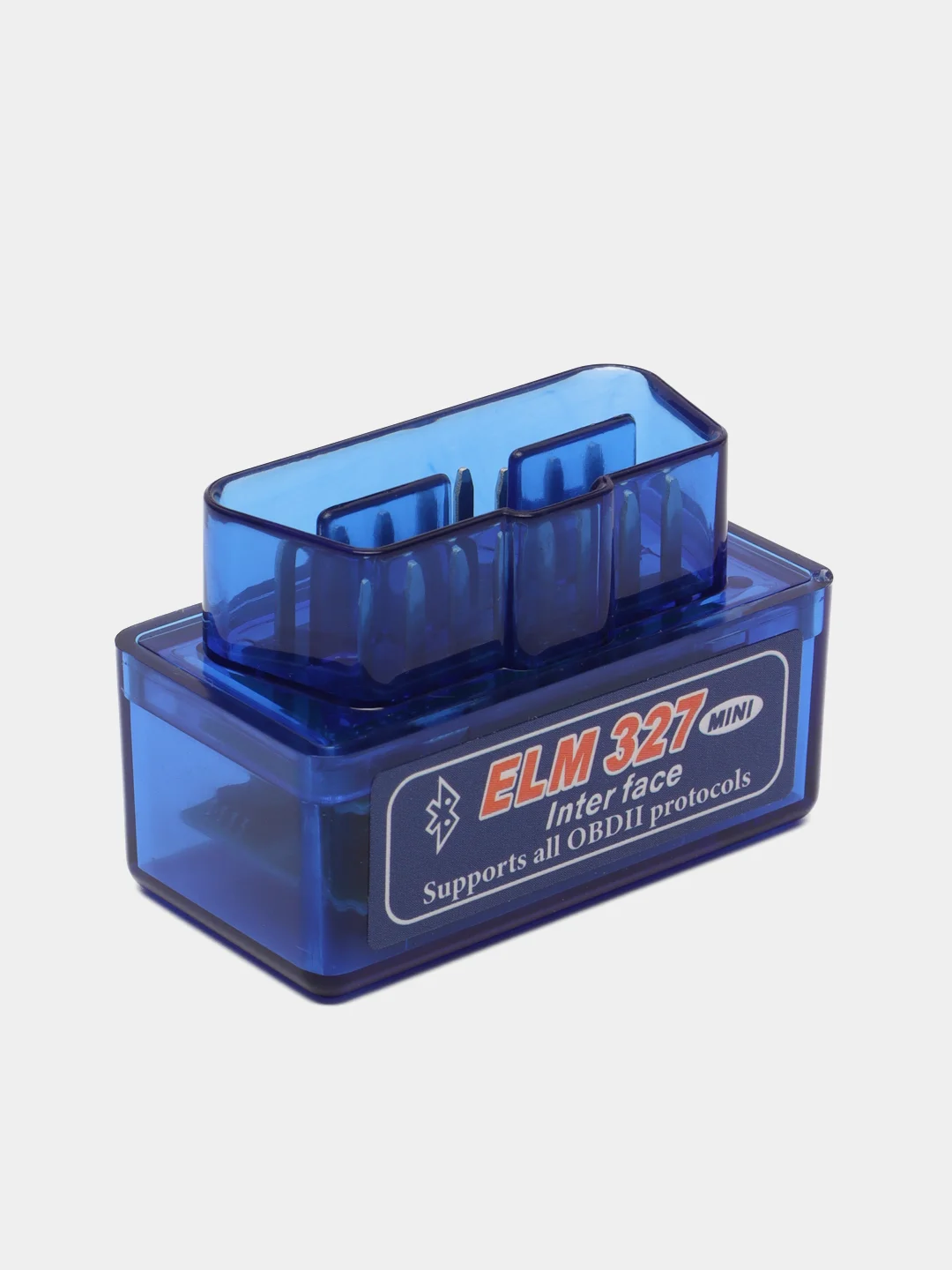

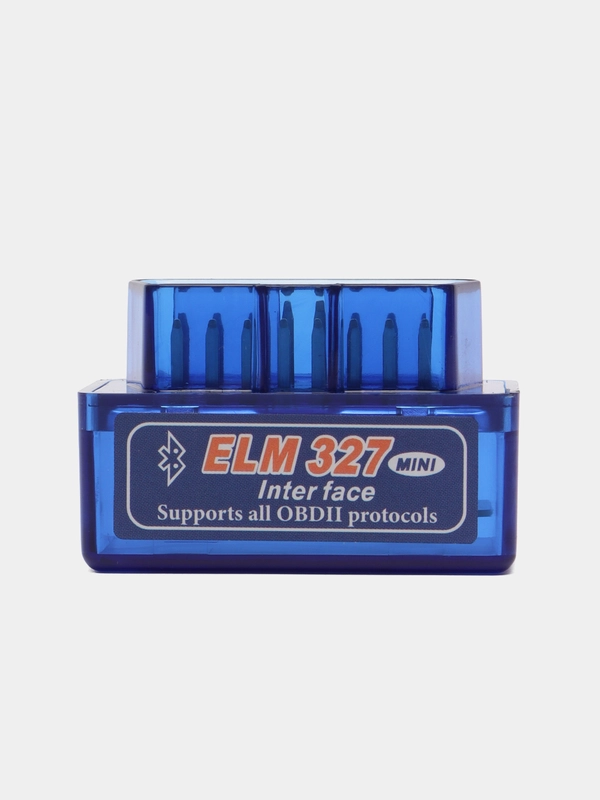

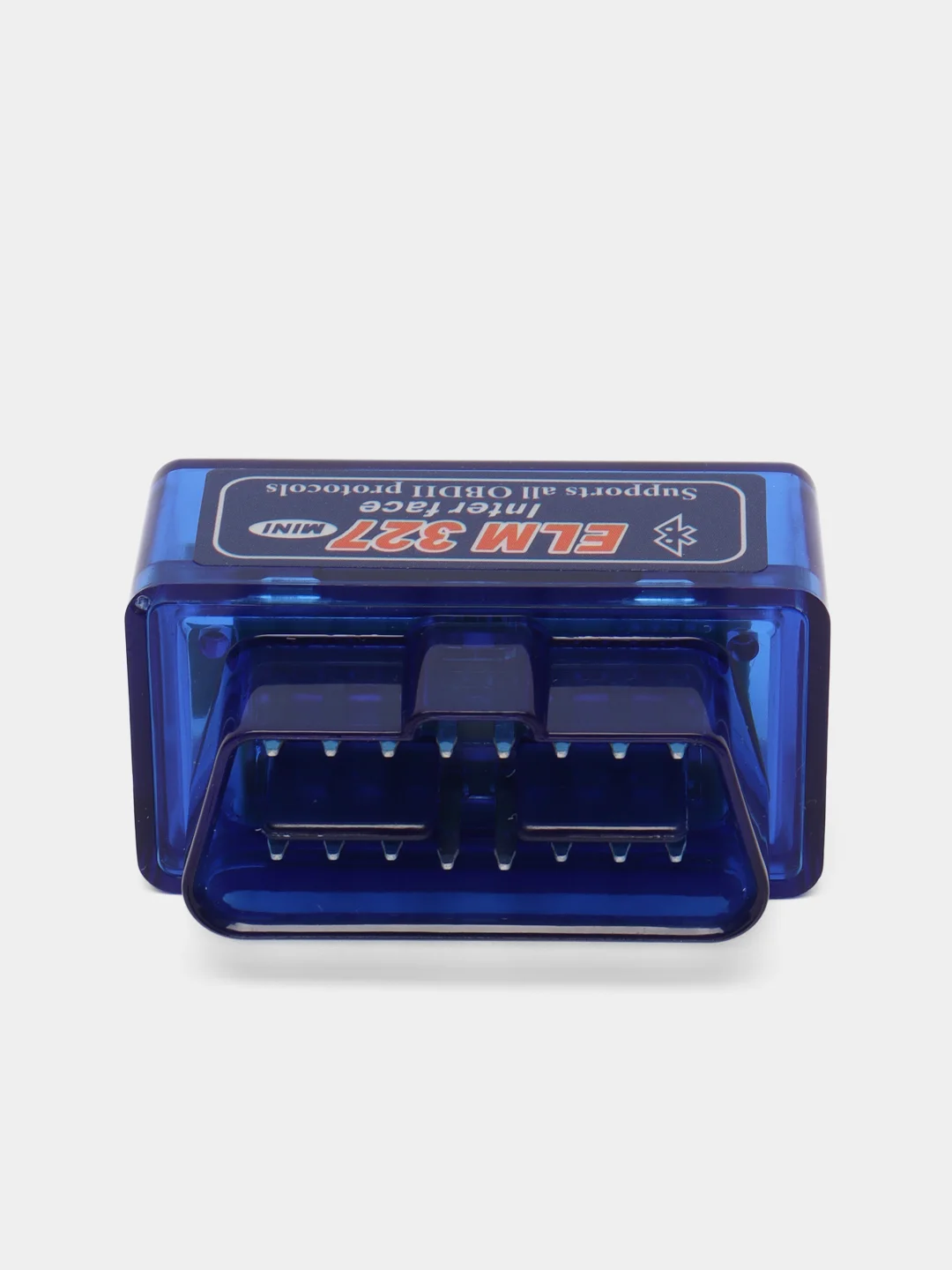

ELM327 Bluetooth 5.1 Bluetooth OBD2 Автомобильный детектор V1,5

Диагностический сканер Bluetooth ELM327 OBDII, для Android.

Совместимое программное обеспечение, которое можно скачать по ссылки в виде qr-кода:

Android: Torque, Сarista, Car Scanner, DashCommand, OBD Car Doctor, Auto Doctor, OpenDiag mobile, Мини OBD, EOBD и т. Д.

Если при подключении сканер не смог установить связь с ЭБУ, то нужно использовать другое приложение, так как в разных приложениях разный список протоколов.

Основные диагностические возможности ELM327

• Считывает показатели абсолютно всех датчиков автомобиля в режиме реального времени с точностью до миллисекунды. Синхронизируйте смартфон, закрепите на держателе и наблюдайте за поведением машины в дороге!
• Читает и удаляет ошибки с памяти электронного блока управления двигателем (ЭБУ/ECU). Адаптер позволяет «погасить» лампу MIL – Check Engine панели (после удаления неисправностей)
• Строит графики, записывает логи
• Читает и устраняет ошибки по АКП и ABS (не на всех автомобилях)
• Измеряет моментальный расход топлива
• Читает VIN-номер кузова
• Читает и раскрывает значение диагностических и специальных (от производителя машины) кодов ошибок. В базе ELM327 собрано больше 3000 ошибок

Отображение значений датчиков ELM327 (кратко)

• Обороты двигателя
• Нагрузка двигателя
• Температура охлаждающей жидкости
• Состояние топливной системы
• Скорость движения автомобиля
• Краткосрочный расход топлива
• Долгосрочный расход топлива
• Абсолютное давление воздуха
• Опережение зажигания
• Температура всасываемого воздуха
• Массовый расход воздуха
• Положение дроссельной заслонки
• Лямбда-зонд
• Давление топлива

Синхронизируется с 99% легковых автомобилей.

Адаптер позволяет любому автомобилисту найти критические и незначительные ошибки машины в течение 10 секунд, пока длится анализ автомобиля. Каждой ошибке присвоен номер. Мелкие ошибки и сбои бортового компьютера исправляются автоматически – о чем приходит оповещение в рабочей программе на ваш синхронизированный гаджет – телефон, планшет, ноутбук.

Кроме того, появилась возможность дополнить функционал программы ELM327 Bluetooth в интернете.

Поддерживаемые протоколы OBD 2

• SAE J1850 PWM (41,6 кбод)
• SAE J1850 VPW (10,4 кбод)
• ISO 9141-2 (5 бод инициализация, 10,4 кбод)
• ISO 14230-4 KWP (5 бод инициализация, 10,4 кбод)
• ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)
• ISO 15765-4 CAN (11-битный идентификатор, 500 кбод)
• ISO 15765-4 CAN (29-битный идентификатор, 500 кбод)
• ISO 15765-4 CAN (11-битный идентификатор, 250 кбод)
• ISO 15765-4 CAN (29-битный идентификатор, 250 кбод)

Программа сама определяет и выбирает необходимый протокол, используемый вашим автомобилем.

Характеристики

• Модель: ELM 327 mini OBD II
• Код для сопряжения: 1234 (или же: 0000)
• Интерфейс Bluetooth: v1.5-2.1
• Скорость передачи данных: 9600 или 38400 кбит/с
• Рабочее напряжение: 12V
• Встроенная защита от перегрузки по питанию и короткого замыкания
• Потребляемый ток: 45 mA

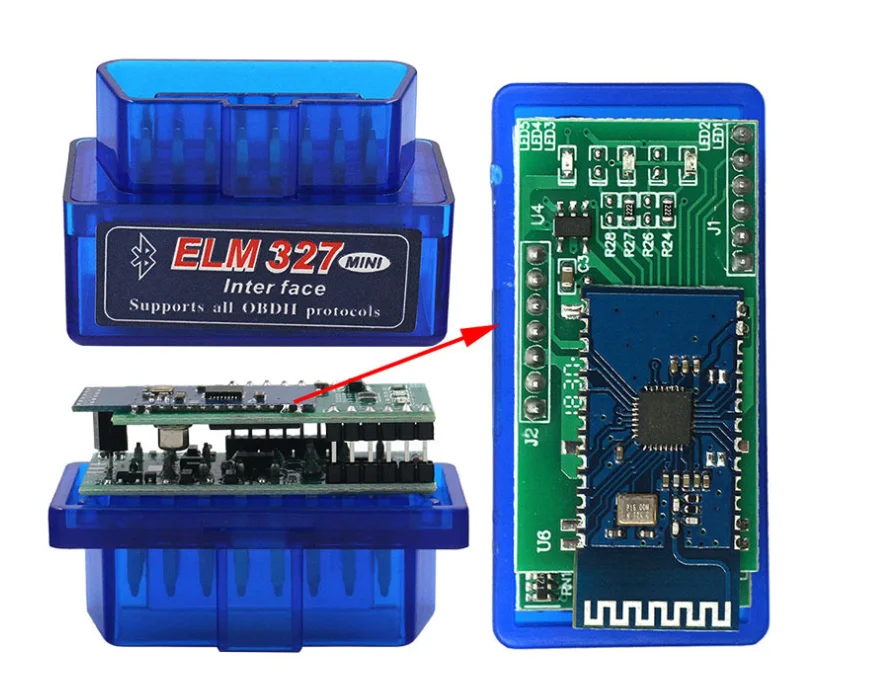

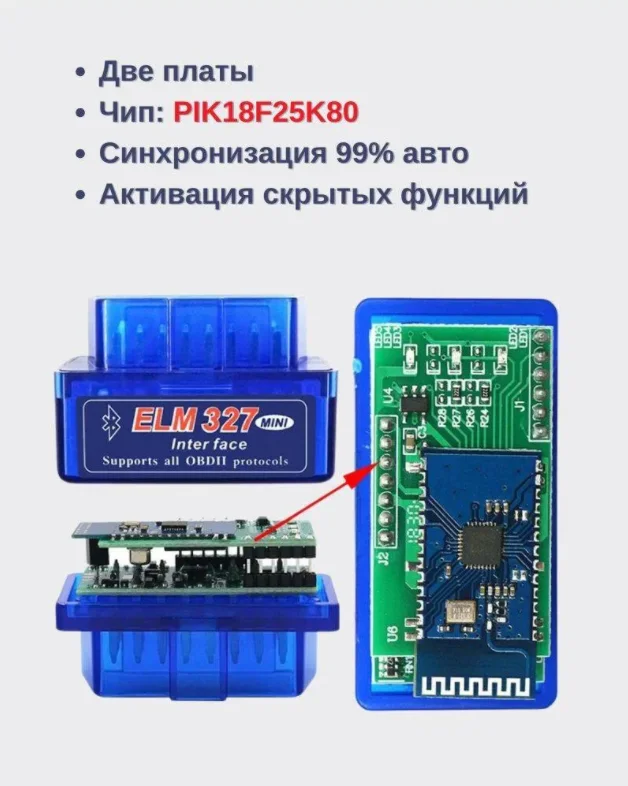

• Автосканер OBD2, Версия: V1.5 (с двумя платами), Чип: PIC18F25K80, Авто сканер, диагностический автосканер

Если Вам нужна версия для WI-FI : https://kazanexpress.ru/product/Diagnosticheskij-avtoskaner-dlya-1999756?skuid=5742904

Инструкция

Диагностический сканер OBD2 V1.5, автосканер для Android и iOS, сканер для авто

Для получения подборки приложений (в т.ч. Pro-версии), напишите нам после получения заказа

Подключите адаптер OBD2 в диагностический разъем OBD вашего автомобиля. Заведите автомобиль или вкл. Зажигание. На телефоне с системой андроид включите блютуз, найдите в поиске OBD и сделайте сопряжение ( пароль 1234). После скачайте на свой тел программу TORQUE (либо любую другую Android: Torque, Car Scanner, DashCommand, OBD Car Doctor, Auto Doctor, OpenDiag mobile, Мини OBD, EOBD и так далее) бесплатно из Google Play. Далее следуйте подсказкам в самой программе.

Автосканер OBD2, Версия: V1.5 (с двумя платами), Чип: PIC18F25K80, Авто сканер, диагностический автосканер

Вам необходимо вставить OBD сканер в диагностический разъем (также известный как разъем OBD2) и включить зажигание.

Шаг №1: Настроить связь с адаптером в системных настройках Bluetooth вашего телефона или планшета. Если вы это уже сделали, либо в системных настройках вашего устройства нет раздела Bluetooth, в котором можно добавить устройство (такое часто встречается на мультимедийных системах) — переходите к шагу №2.

Внимание! В зависимости от версии Android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2”

Внимание! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!

Нажмите на адаптер. требуется ввод ПИН-кода (пароля), ПИН-код «0000» или «1234»

Шаг №2: Выбор адаптера в Car Scanner.

Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)

Выберите «Адаптер» (в старых версиях — «Подключение»)

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Нажмите на него.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.
